ABB Smart Buildings SN201 Johdonsuojakatkaisija SN201-C4, 2P (1P+N) C 4A SN201-C4

Tuotekuvaus

SN201 - 1P + N vain yhdessä moduulissa - Täysin integroitu pro M -perheeseen - Laaja valikoima lisätarvikkeita - Yksilölliset tunnistetarrat tekevät johdonsuojien jäljityksestä helppoa - Selkeä On-Off-asennon osoitus värikoodein

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Tuotetiedot

Tiedostot

CE-dokumentti	1430248_DocCe_2CSC401001D2704 CE SN201_A1658790
CE-dokumentti	1430248_DocCe_9AKK106713A5572_DoC_SN201_A3340076
EPD-ympäristöseloste	1430248_EPD_SN201_20PEP_20ecopassportA2528350 (2024-05-01)
Esitedokumentti	1430248_DocBrochure_2CSC402001B0201_A1658789

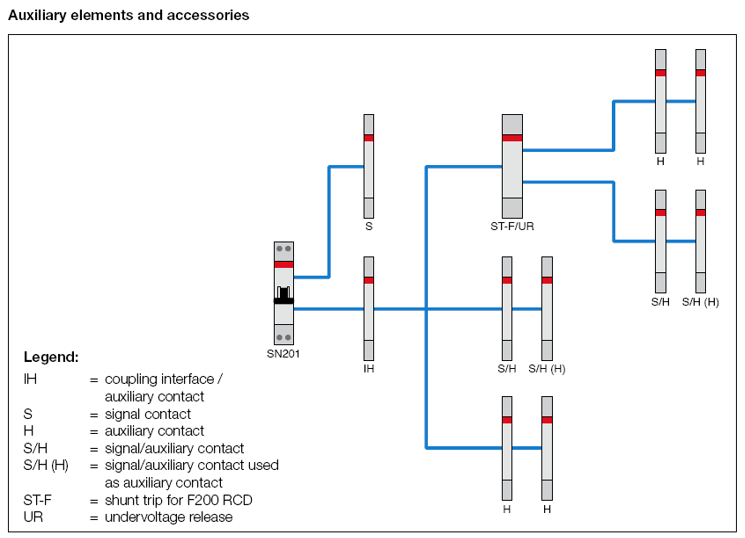

Tuoteohjeet	1430248_DocManual_SN201 lisÃ¤tarvikkeet_A3338826

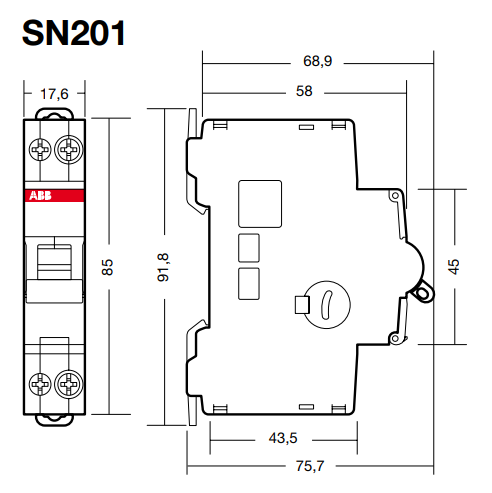

Mittapiirros	1430248_DocDimension_SN201 mittapiirros_A3338825

Nimitiedot

Yritys	ABB Oy
Yrityksen WWW-sivu	https://new.abb.com/fi
Pitkä tuotenimi	ABB Smart Buildings SN201 Johdonsuojakatkaisija SN201-C4, 2P (1P+N) C 4A SN201-C4
Tuotemerkki	ABB Smart Buildings
Tuotesarja	SN201
Yleisnimi	Johdonsuojakatkaisija
Tekninen nimi	SN201-C4, 2P (1P+N) C 4A

Tekniset ominaisuudet

ETIM-luokka

EC000042

Muut tiedot

Alkuperämaa	Italia
CE merkki	Kyllä
Takuuaika (kk)	12

Ulkoiset linkit

Linkki toimittajan tuotesivulle

http://www.abb.com/productdetails/2CSS255101R0044

Tuotekoodit

Tuotteen GTIN-koodi	8012542091554
Yrityksen tuotekoodi	SN201-C4
Rakennustuotenumero	1722349
CN8 eli EU-tullinimike	85362010
Sähkö-nimikkeistö-luokka	S2222S, S2228S
Sähkönumero	3217751
Talo 2000 -tuoteluokka	631.1 Varokkeet, sulakkeet ja johdonsuoja-automaatit
UNSPSC-koodi	39121603

Pakkaus- ja logistiikkatiedot

Tuotteen pituus (mm)	69
Tuotteen leveys (mm)	18
Tuotteen korkeus (mm)	85
Tuotteen paino (kg)	0.11
Tuotteen tilavuus (ltr)	0.106
Myyntiyksikkö	Kappale
Muunnoskerroin	1
Käyttöyksikkö (sisällön käyttöyksikkö)	Kappale
Myyntierä, tyyppi	Myyntierä
Myyntierä, yksikkö	Laatikko
Myyntierä, myyntiyksiköiden määrä	6
Myyntierä, GTIN-koodi	8012542091561
Myyntierä, pituus (syvyys) (mm)	92
Myyntierä, leveys (mm)	75
Myyntierä, korkeus (paksuus) (mm)	110
Myyntierä, tilavuus (litraa)	0.759
Myyntierä, bruttopaino (kg)	0.684
Tukkupakkaus, yksikkö	Laatikko

ETIM-tekniset tiedot

Upotussyvyys	69 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	2
Suojattujen napojen määrä	1
Nimellisvirta	4 A
Nimellisjännite	230 V
Nimellinen eristysjännite, Ui	500 V
Nimellinen iskunkestojännite (Uimp)	4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	6 kA
Jännitetyyppi	AC
Taajuus min	50 Hz
Taajuus max	60 Hz
Taajuus	50 - 60 Hz
Tehohäviö	2,4 W
Virranrajoitusluokka	3
Juontava 0-napa	Kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	Kyllä
Leveys (moduulipaikkojen määrä)	1
Kotelointiluokka (IP)	IP20
Ympäristön lämpötila käytön aikana min	−25 °C
Ympäristön lämpötila käytön aikana max	55 °C
Ympäristön lämpötila käytön aikana	-25 - 55 °C
Liitettävä johdinpoikkipinta-ala, monisäikeinen min	1 mm²
Liitettävä johdinpoikkipinta-ala, monisäikeinen max	10 mm²
Liitettävä johdinpoikkipinta-ala, monisäikeinen	1 - 10 mm²
Liitettävä johdinpoikkipinta-ala, yksisäikeinen min	1 mm²
Liitettävä johdinpoikkipinta-ala, yksisäikeinen max	16 mm²
Liitettävä johdinpoikkipinta-ala, yksisäikeinen	1 - 16 mm²
