ABB Smart Buildings Potentiaalitasauskisko AM5, max. 50 mm² Cu AM5

Tuotekuvaus

AM5 Potentiaalitasauskisko on virtakisko, joka on tarkoitettu eri maadoitusjohtimien liittämiseen rakennuksissa. AM5 on varustettu 5 kpl ruuviliittimillä, jotka sopivat enintään 50 mm²:n johtimille. Kisko on valmistettu tinatusta kupariseoksesta, ja siinä on sinkityt ruuvit sekä valokaarenkestävät eristevälipalat, jotka eristävät tangon asennusmateriaalista. Tarkoitettu asennettavaksi välikappaleiden reikien (Ø 6,0 mm) kautta asennusalustaan. Johtimien kuorintapituus on 15 mm. Liitinruuvit ovat kuusikulmaisia (5) ja niiden kiristysmomentti on 10,0 Nm.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Tuotetiedot

Tiedostot

CE-dokumentti	1430248_DocCe_CE_ABB_Installation_material_U 23_A1660397

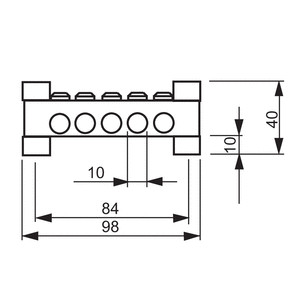

Mittakuva	1430248_PhotoDimension_measurements_AM5_M2_A1660396

Nimitiedot

Yritys	ABB Oy
Yrityksen WWW-sivu	https://new.abb.com/fi
Pitkä tuotenimi	ABB Smart Buildings Potentiaalitasauskisko AM5, max. 50 mm² Cu AM5
Tuotemerkki	ABB Smart Buildings
Yleisnimi	Potentiaalitasauskisko
Tekninen nimi	AM5, max. 50 mm² Cu

Tekniset ominaisuudet

ETIM-luokka

EC001470

Muut tiedot

Alkuperämaa

Viro

Tuotekoodit

Tuotteen GTIN-koodi	6410019130966
Yrityksen tuotekoodi	AM5
Rakennustuotenumero	1723097
CN8 eli EU-tullinimike	85369010
Sähkö-nimikkeistö-luokka	S2223, T1104
Sähkönumero	1913096
Talo 2000 -tuoteluokka	623.4 Liittimet
UNSPSC-koodi	39121200

Pakkaus- ja logistiikkatiedot

Myyntiyksikkö	Kappale
Muunnoskerroin	1
Käyttöyksikkö (sisällön käyttöyksikkö)	Kappale
Myyntipakkaus, pituus (syvyys) (mm)	40
Myyntipakkaus, leveys (mm)	16
Myyntipakkaus, korkeus (paksuus) (mm)	98
Myyntipakkaus, bruttopaino (kg)	0.146
Myyntierä, tyyppi	Myyntierä
Myyntierä, myyntiyksiköiden määrä	5
Myyntierä, pituus (syvyys) (mm)	220
Myyntierä, leveys (mm)	22
Myyntierä, korkeus (paksuus) (mm)	120
Myyntierä, tilavuus (litraa)	0.581
Myyntierä, bruttopaino (kg)	0.734
Tukkupakkaus, myyntiyksiköiden määrä	50
Lavapakkaus, myyntiyksiköiden määrä	4500

ETIM-tekniset tiedot

Malli / Tyyppi	ilman suojakantta
Eristin	Kyllä
Korkeus	98 mm
Leveys	16 mm
Pituus	40 mm
Liityntöjen määrä 8 mm pyöröjohtimille	5
Liityntöjen määrä 10 mm pyöröjohtimille	5
Liityntöjen määrä 8-10 mm pyöröjohtimille	5
Kosketuskiskon materiaali	kupari
Liittimen materiaali	haponkestävä teräs 316 (V4A)
Liittimen pintakäsittely	käsittelemätön
