ABB Smart Buildings DS301C Vikavirtajohdonsuojakatkaisija DS301C C10 A30

Tuotekuvaus

Tilaa säästävä ratkaisu kattavaan suojaukseen DS301C vikavirtajohdonsuojakatkaisijat ovat täydellinen ratkaisu toteuttaa yhdistelmäsuojaus kun sähkökeskuksessa on rajoitetusti tilaa. Sarjan tuotteet ovat yhden moduulin levyisiä, jännitteestä riippumattomia sähkömekaanisesti toimivia. Muutama virtakisko vaihtoehto: PSc 3/24/10 N, 4-napainen 12 moduulia 10mm2, L1-N-L2-N-L3-N-L1… (Snro 3214088) PSc 3/120/10 N, 4-napainen 58 moduulia 10mm2, L1-N-L2-N-L3-N-L1… (Snro 3217632)

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Tuotetiedot

Tiedostot

CE-dokumentti	1430248_DocCe_RoHS 9AKK108466A7779_DoC_DS301_A1661419
EPD-ympäristöseloste	1430248_EPD_ABBG-00214-V01
Esitedokumentti	1430248_DocBrochure_ABB_Vikavirtajohdonsuojakatkaisija_DS301C_A1661418
Tuoteohjeet	1430248_DocManual_ABB_FAQ RCBO DS301C_A4_Jul22_A1661417
Tuoteohjeet	1430248_INSTR_DS301C Instructions manual 03066172_A1661416

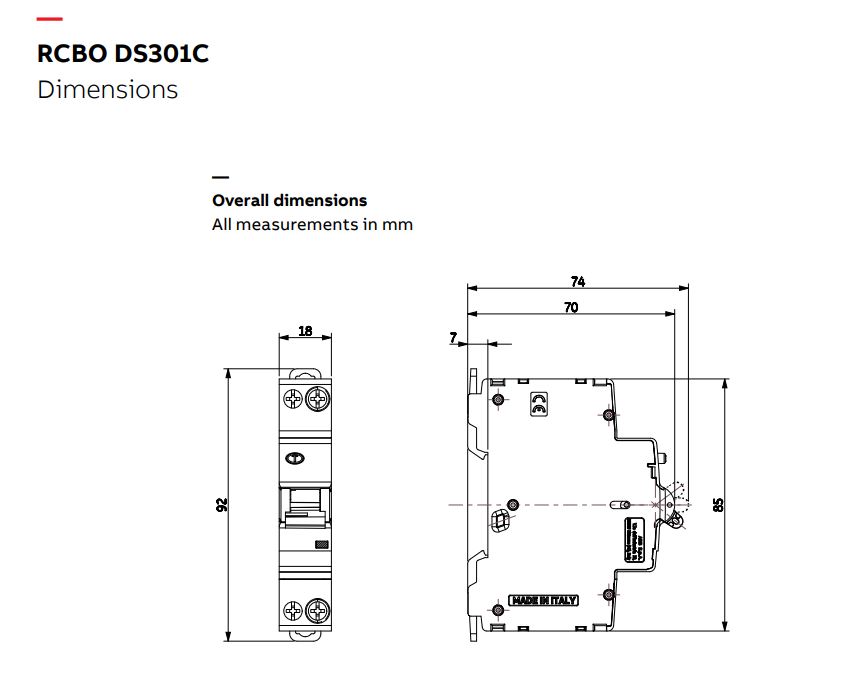

Mittapiirros	1430248_DocDimension_DS301C mittapiirrosA2323957

Nimitiedot

Yritys	ABB Oy
Yrityksen WWW-sivu	https://new.abb.com/fi
Pitkä tuotenimi	ABB Smart Buildings DS301C Vikavirtajohdonsuojakatkaisija DS301C C10 A30
Tuotemerkki	ABB Smart Buildings
Tuotesarja	DS301C
Yleisnimi	Vikavirtajohdonsuojakatkaisija
Tekninen nimi	DS301C C10 A30

Tekniset ominaisuudet

ETIM-luokka

EC000905

Muut tiedot

Alkuperämaa	Italia
CE merkki	Kyllä
Takuuaika (kk)	12

Ulkoiset linkit

Linkki toimittajan tuotesivulle

https://new.abb.com/products/2CSR255163R1104/ds301c-c10-a30

Tuotekoodit

Tuotteen GTIN-koodi	8012542361053
Yrityksen tuotekoodi	DS301C C10 A30
Rakennustuotenumero	1724373
CN8 eli EU-tullinimike	85363010
Sähkö-nimikkeistö-luokka	S2222S, S2228S
Sähkönumero	3214084
Talo 2000 -tuoteluokka	631.1 Varokkeet, sulakkeet ja johdonsuoja-automaatit
UNSPSC-koodi	39121614

Pakkaus- ja logistiikkatiedot

Tuotteen pituus (mm)	68
Tuotteen leveys (mm)	17
Tuotteen korkeus (mm)	92
Tuotteen paino (kg)	0.11
Tuotteen tilavuus (ltr)	0.106
Myyntiyksikkö	Kappale
Muunnoskerroin	1
Käyttöyksikkö (sisällön käyttöyksikkö)	Kappale
Myyntipakkaus, pituus (syvyys) (mm)	98
Myyntipakkaus, leveys (mm)	20
Myyntipakkaus, korkeus (paksuus) (mm)	81
Myyntipakkaus, tilavuus (litraa)	0.159
Myyntipakkaus, bruttopaino (kg)	0.198
Myyntierä, tyyppi	Myyntierä
Myyntierä, yksikkö	Laatikko
Myyntierä, myyntiyksiköiden määrä	1
Myyntierä, GTIN-koodi	8012542361053
Myyntierä, pituus (syvyys) (mm)	98
Myyntierä, leveys (mm)	20
Myyntierä, korkeus (paksuus) (mm)	81
Myyntierä, tilavuus (litraa)	0.159
Myyntierä, bruttopaino (kg)	0.198

ETIM-tekniset tiedot

Napojen määrä yhteensä	2
Suojattujen napojen määrä	1
Nimellisjännite	240 V
Nimellinen eristysjännite, Ui	500 V
Nimellinen iskunkestojännite (Uimp)	4 kV
Nimellisvirta	10 A
Mitoitettu vikavirta	0,03 A
Asennustapa	DIN-kisko
Vikavirran tyyppi	A
Virranrajoitusluokka	3
Tehohäviö	1,5 W
Mitoitettu katkaisuvirta EN 61009 mukaan	6 kA
Mitoitettu katkaisukyky IEC 60947-2	6 kA
Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan	6 kA
Katkaisukäyrä	hidastamaton
Jännitetyyppi	AC
Taajuus	50 Hz
Laukaisukäyrä	C
Juontava 0-napa	Kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Ympäristön lämpötila käytön aikana min	−25 °C
Ympäristön lämpötila käytön aikana max	55 °C
Ympäristön lämpötila käytön aikana	-25 - 55 °C
Leveys (moduulipaikkojen määrä)	1
Upotussyvyys	17,6 mm
Kotelointiluokka (IP)	IP20
