ABB Smart Buildings DS202CR Vikavirtajohdonsuojakatkaisija DS202CRB16A30, 2P B 16A 30mA DS202CRB16A30

CE-dokumentti	1430248_DocCe_PLP3022URCBO04-EU Declaration of Conformity-DS202CR_A1658508
EPD-ympäristöseloste	1430248_EPD_ABBG-00065-V01 (2022-11-21)
Esitedokumentti	1430248_DocBrochure_DS202CR - 2022 - Global Catalogue_A1658507
Tuoteohjeet	1430248_INSTR_Mounting and operating instructions - DS202CR_A1658506

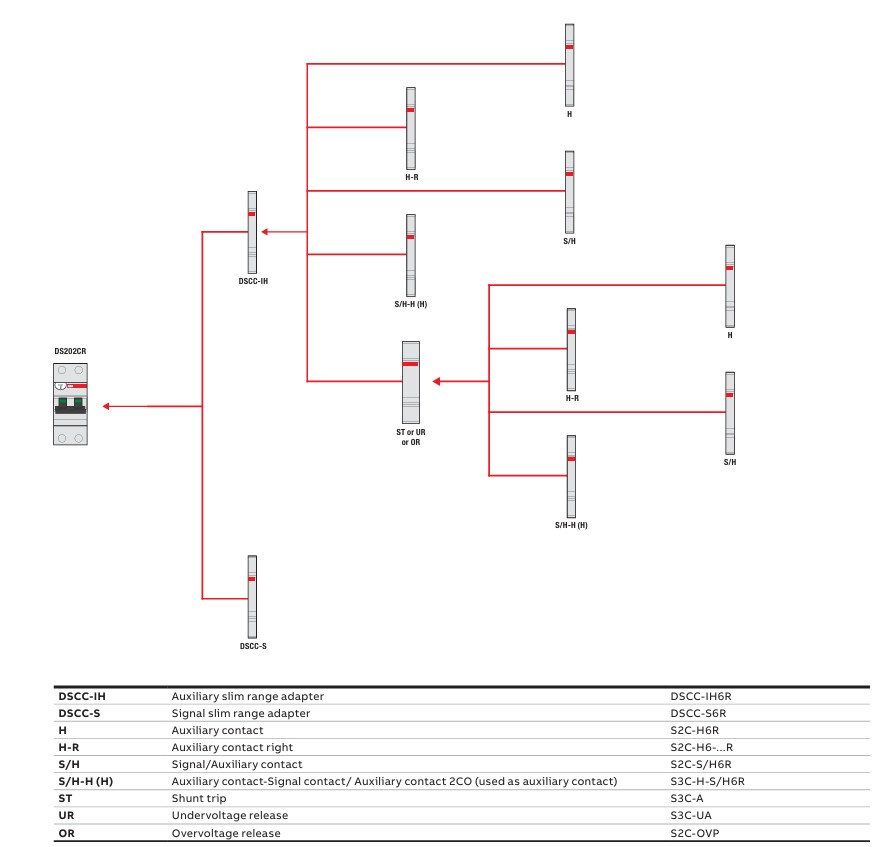

TDS-dokumentti	1430248_TDS_DS202CR accesories_A3345011

Yritys	ABB Oy
Yrityksen WWW-sivu	https://new.abb.com/fi
Pitkä tuotenimi	ABB Smart Buildings DS202CR Vikavirtajohdonsuojakatkaisija DS202CRB16A30, 2P B 16A 30mA DS202CRB16A30
Tuotemerkki	ABB Smart Buildings
Tuotesarja	DS202CR
Yleisnimi	Vikavirtajohdonsuojakatkaisija
Tekninen nimi	DS202CRB16A30, 2P B 16A 30mA

ETIM-luokka

EC000905

Linkki toimittajan tuotesivulle

Tuotteen GTIN-koodi	4022903033721
Yrityksen tuotekoodi	DS202CRB16A30
Rakennustuotenumero	1726711
CN8 eli EU-tullinimike	85363010
Sähkö-nimikkeistö-luokka	S2222S, S2228S
Sähkönumero	3217311
Talo 2000 -tuoteluokka	631.1 Varokkeet, sulakkeet ja johdonsuoja-automaatit
UNSPSC-koodi	39121614

Tuotteen pituus (mm)	72
Tuotteen leveys (mm)	36
Tuotteen korkeus (mm)	86
Tuotteen paino (kg)	0.22
Tuotteen tilavuus (ltr)	0.223
Myyntiyksikkö	Kappale
Muunnoskerroin	1
Käyttöyksikkö (sisällön käyttöyksikkö)	Kappale
Myyntipakkaus, pituus (syvyys) (mm)	106
Myyntipakkaus, leveys (mm)	40
Myyntipakkaus, korkeus (paksuus) (mm)	80
Myyntipakkaus, tilavuus (litraa)	0.339
Myyntipakkaus, bruttopaino (kg)	0.245
Myyntierä, tyyppi	Myyntierä
Myyntierä, yksikkö	Laatikko
Myyntierä, myyntiyksiköiden määrä	1
Myyntierä, pituus (syvyys) (mm)	106
Myyntierä, leveys (mm)	40
Myyntierä, korkeus (paksuus) (mm)	80
Myyntierä, tilavuus (litraa)	0.339
Myyntierä, bruttopaino (kg)	0.245

Napojen määrä yhteensä	2
Suojattujen napojen määrä	2
Nimellisjännite	230 V
Nimellinen eristysjännite, Ui	440 V
Nimellinen iskunkestojännite (Uimp)	4 kV
Nimellisvirta	16 A
Mitoitettu vikavirta	0,03 A
Asennustapa	DIN-kisko
Vikavirran tyyppi	A
Virranrajoitusluokka	3
Tehohäviö	4,2 W
Mitoitettu katkaisuvirta EN 61009 mukaan	6 kA
Mitoitettu katkaisukyky IEC 60947-2	10 kA
Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan	6 kA
Katkaisukäyrä	hidastamaton
Sykäysvirrankestoisuus	0,25 kA
Jännitetyyppi	AC
Taajuus	50 Hz
Laukaisukäyrä	B
Juontava 0-napa	Kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	3
Ympäristön lämpötila käytön aikana min	−25 °C
Ympäristön lämpötila käytön aikana max	55 °C
Ympäristön lämpötila käytön aikana	-25 - 55 °C
Leveys (moduulipaikkojen määrä)	2
Upotussyvyys	72 mm
Kotelointiluokka (IP)	IP20
Liitettävä johdinpoikkipinta-ala, monisäikeinen min	1 mm²
Liitettävä johdinpoikkipinta-ala, monisäikeinen max	25 mm²
Liitettävä johdinpoikkipinta-ala, monisäikeinen	1 - 25 mm²
