ABB Smart Buildings Jakorasia AP9, 86x86mm,VAL, IP65 HF AP9

Tuotekuvaus

PintarasiatJakorasia AP9 (2,5 mm², 500 V, kotelointiluokka IP 65) on kiinteillä, pehmeillä kalvotiivisteillä varustettu jäykkärunkoinen rasia. Kalvotiivisteitä on 12 kpl sivuissa kaapeleille Ø 17 mm saakka ja 2 kpl pohjassa kaapeleille Ø 19 mm saakka. Rasian voidaan tarvittaessa sinetöidä. Asennuslämpötila -25...+60°C. Kaapelin sisäänvienti puhkaistaan esim. kuorituilla johtimien päillä. Kansi avataan ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla. Rasiaan on saatavissa vedonpoistajat AS9.10, AS9, AS9.1 ja AS9.3.Värikoodi: RAL9003. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).Asennuslämpötila -25 … 60 °C.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Myyntiohjelmassa:

Tuotetiedot

Tiedostot

EPD-ympäristöseloste	1430248_EPD_ABBG-00026-V01_A1806218

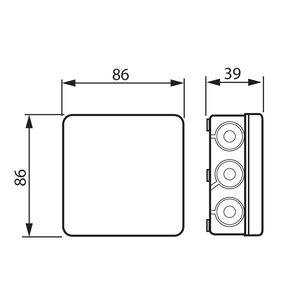

Mittakuva	1430248_PhotoDimension_measurements_AP9-new_M2_A1679580

Nimitiedot

Yritys	ABB Oy
Yrityksen WWW-sivu	https://new.abb.com/fi
Pitkä tuotenimi	ABB Smart Buildings Jakorasia AP9, 86x86mm,VAL, IP65 HF AP9
Tuotemerkki	ABB Smart Buildings
Yleisnimi	Jakorasia
Tekninen nimi	AP9, 86x86mm,VAL, IP65 HF

Tekniset ominaisuudet

ETIM-luokka

EC002600

Ympäristötiedot - Täydet tiedot Tuotetiedon hiililaskurissa, hallintapalvelussa ja rajapinnassa

Materiaali: Muovit ja kumit [paino-%]	100
GWP, Manufacturing, A1-A3, arvo (PEP, PCR ed 1-3)	0.1346
GWP, laskentastandardi	C08-100-1:2016
GWP, 3. osapuolen verifiointi	Kyllä
GWP-tiedot julkaistu	Kyllä
GWP, yksikkö	kg CO2e/kpl

Muut tiedot

Alkuperämaa	Suomi
CE merkki	Kyllä

Ulkoiset linkit

Linkki KESKO verkkokauppaan	https://www.k-rauta.fi/tuote/rtieto/6410016125095
Linkki asennusvideoon	https://www.youtube.com/watch?v=taDGBlrD5Hc

Tuotekoodit

Tuotteen GTIN-koodi	6410016125095
Yrityksen tuotekoodi	AP9
Rakennustuotenumero	1733004
CN8 eli EU-tullinimike	39259080
Sähkönumero	1612509
Talo 2000 -tuoteluokka	623 Sähköasennustuotteet
UNSPSC-koodi	39121303

Pakkaus- ja logistiikkatiedot

Tuotteen pituus (mm)	86
Tuotteen leveys (mm)	86
Tuotteen korkeus (mm)	39
Tuotteen paino (kg)	0.068
Tuotteen tilavuus (ltr)	0.288
Myyntiyksikkö	Kappale
Muunnoskerroin	1
Käyttöyksikkö (sisällön käyttöyksikkö)	Kappale
Myyntierä, tyyppi	Myyntierä
Myyntierä, myyntiyksiköiden määrä	5
Myyntierä, pituus (syvyys) (mm)	86
Myyntierä, leveys (mm)	86
Myyntierä, korkeus (paksuus) (mm)	200
Myyntierä, tilavuus (litraa)	1.479
Myyntierä, bruttopaino (kg)	0.279
Tukkupakkaus, myyntiyksiköiden määrä	50
Lavapakkaus, myyntiyksiköiden määrä	1800

ETIM-tekniset tiedot

Malli / Tyyppi	liitosrasia
Varusteena	ei ole
Suurin poikkipinta-ala	19 mm²
Muoto	neliö
Asennustapa	yleisasennus
Sopii putken halkaisijalle	19 mm
Läpivientien lukumäärä	14
Läpivienti takana	Kyllä
Pituus	86 mm
Leveys	86 mm
Syvyys	39 mm
Materiaali	muovi
Halogeeniton	Kyllä
Pinnan suojaus	käsittelemätön
Väri	valkoinen
Kotelointiluokka (IP)	IP65
Kannen muoto	sileä kansi
Suojavaruste	napsautettava
Sinetöitävissä	Kyllä
Nimellinen eristysjännite, Ui	500 V
Säänkestävä	Kyllä
Käyttölämpötila min	−25 °C
Käyttölämpötila max	60 °C
Käyttölämpötila	-25 - 60 °C
