ABB Smart Buildings Potentiaalitasauskisko AM 4 AM4

Tuotekuvaus

AM4 potentiaalintasauskiskoa käytetään rakennuksen maadoituspiirien yhteenliittämiseen. Kiskossa on yhteensä 10 ruuviliitintä, joista kahteen voidaan kytkeä enintään 70 mm² johdin, loppuihin kahdeksaan voidaan kytkeä enintään 50 mm² johdin. Kisko on valmistettu kuparilejeeringistä, ruuvit galvanoidusta teräksestä ja eristeosat pintavirran kestävästä kestomuovista. Asennus muovisten eristeosien rei'istä (Ø 6,0 mm). Kuorintapituus 15 mm. Ruuvien kiristys hex-avaimella 5. Kiristysmomentti 10,0 Nm

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Tuotetiedot

Tiedostot

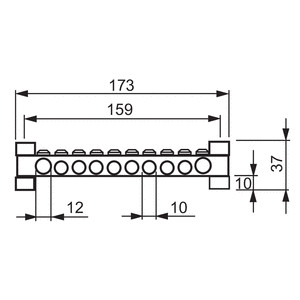

Mittakuva

1430248_PhotoDimension_measurements_AM4_M2_A1681489

Nimitiedot

Yritys	ABB Oy
Yrityksen WWW-sivu	https://new.abb.com/fi
Pitkä tuotenimi	ABB Smart Buildings Potentiaalitasauskisko AM 4 AM4
Tuotemerkki	ABB Smart Buildings
Yleisnimi	Potentiaalitasauskisko
Tekninen nimi	AM 4

Tekniset ominaisuudet

ETIM-luokka

EC001470

Muut tiedot

Alkuperämaa

Viro

Tuotekoodit

Tuotteen GTIN-koodi	6410019130959
Yrityksen tuotekoodi	AM4
Rakennustuotenumero	1734257
CN8 eli EU-tullinimike	85369010
Sähkö-nimikkeistö-luokka	S2223, T1104
Sähkönumero	1913095
Talo 2000 -tuoteluokka	623.4 Liittimet
UNSPSC-koodi	39121200

Pakkaus- ja logistiikkatiedot

Myyntiyksikkö	Kappale
Muunnoskerroin	1
Käyttöyksikkö (sisällön käyttöyksikkö)	Kappale
Myyntipakkaus, pituus (syvyys) (mm)	37
Myyntipakkaus, leveys (mm)	16
Myyntipakkaus, korkeus (paksuus) (mm)	173
Myyntipakkaus, bruttopaino (kg)	0.254
Myyntierä, tyyppi	Myyntierä
Myyntierä, myyntiyksiköiden määrä	5
Myyntierä, pituus (syvyys) (mm)	375
Myyntierä, leveys (mm)	25
Myyntierä, korkeus (paksuus) (mm)	115
Myyntierä, tilavuus (litraa)	1.078
Myyntierä, bruttopaino (kg)	1.274
Tukkupakkaus, myyntiyksiköiden määrä	50

ETIM-tekniset tiedot

Malli / Tyyppi	ilman suojakantta
Eristin	Kyllä
Korkeus	173 mm
Leveys	16 mm
Pituus	37 mm
Liityntöjen määrä 8 mm pyöröjohtimille	5
Liityntöjen määrä 10 mm pyöröjohtimille	5
Liityntöjen määrä 8-10 mm pyöröjohtimille	5
Kosketuskiskon materiaali	kupari
Liittimen materiaali	haponkestävä teräs 316 (V4A)
Liittimen pintakäsittely	käsittelemätön
