    • ABB Smart Buildings DS203NC Vikavirtajohdonsuojakatkaisija DS203NC-B20A30, 3P+N B20A 30mA DS203NC-B20A30

    Lisää vertailuun

    Tuotekuvaus

    VikavirtajohdonsuojakatkaisijatRCBO-vikavirtakytkimiä käytetään yleisesti sovelluksissa, joissa on yhdistettävä sekä ylivirtasuoja (ylikuormitus ja oikosulut) että oikosulkusuoja.Vikavirtakytkimet havaitsee nämä vikatyypit ja katkaisee piirin vikatilanteessa, jolloin varmistetaan sekä henkilöstön että kytkettyjen laitteiden suojaus.    Edut     LaadukkuusTäydellinen tuotesarjaOminaisuudet   Saatavilla AC-, A- ja AP-R-tyyppiLaaja katkaisukapasiteettialue kotitalouksista teollisuuteenNimellivirta enintään 125 A. Soveltuu sekä yksi- että kolmivaiheverkkoon.Herkkyys enintään 1 000 mA
    main product photo

    Tiedostot

    Nimitiedot

    Yritys ABB Oy
    Yrityksen WWW-sivu https://new.abb.com/fi
    Pitkä tuotenimi ABB Smart Buildings DS203NC Vikavirtajohdonsuojakatkaisija DS203NC-B20A30, 3P+N B20A 30mA DS203NC-B20A30
    Tuotemerkki ABB Smart Buildings
    Tuotesarja DS203NC
    Yleisnimi Vikavirtajohdonsuojakatkaisija
    Tekninen nimi DS203NC-B20A30, 3P+N B20A 30mA

    Tekniset ominaisuudet

    ETIM-luokka EC000905

    Muut tiedot

    Alkuperämaa Italia
    CE merkki Kyllä
    Takuuaika (kk) 12

    Ulkoiset linkit

    Linkki toimittajan tuotesivulle http://new.abb.com/products/ABB2CSR256140R1205

    Tuotekoodit

    Tuotteen GTIN-koodi 8012542077824
    Yrityksen tuotekoodi DS203NC-B20A30
    Rakennustuotenumero 1734712
    CN8 eli EU-tullinimike 85363010
    Sähkö-nimikkeistö-luokka S2222S, S2228S
    Sähkönumero 3211117
    Talo 2000 -tuoteluokka 631.1 Varokkeet, sulakkeet ja johdonsuoja-automaatit
    UNSPSC-koodi 39121614

    Pakkaus- ja logistiikkatiedot

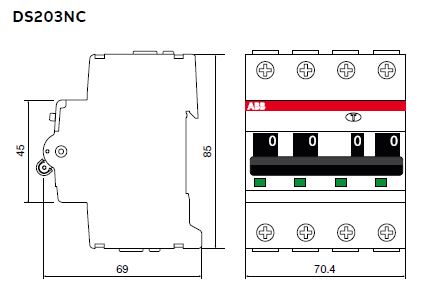

    Tuotteen pituus (mm) 69
    Tuotteen leveys (mm) 71
    Tuotteen korkeus (mm) 85
    Tuotteen paino (kg) 0.48
    Tuotteen tilavuus (ltr) 0.416
    Myyntiyksikkö Kappale
    Muunnoskerroin 1
    Käyttöyksikkö (sisällön käyttöyksikkö) Kappale
    Myyntipakkaus, pituus (syvyys) (mm) 96
    Myyntipakkaus, leveys (mm) 73
    Myyntipakkaus, korkeus (paksuus) (mm) 76
    Myyntipakkaus, tilavuus (litraa) 0.533
    Myyntipakkaus, bruttopaino (kg) 0.53
    Myyntierä, tyyppi Myyntierä
    Myyntierä, yksikkö Laatikko
    Myyntierä, myyntiyksiköiden määrä 1
    Myyntierä, pituus (syvyys) (mm) 96
    Myyntierä, leveys (mm) 73
    Myyntierä, korkeus (paksuus) (mm) 76
    Myyntierä, tilavuus (litraa) 0.533
    Myyntierä, bruttopaino (kg) 0.53

    ETIM-tekniset tiedot

    Napojen määrä yhteensä 4
    Suojattujen napojen määrä 3
    Nimellisjännite 415 V
    Nimellinen eristysjännite, Ui 500 V
    Nimellinen iskunkestojännite (Uimp) 4 kV
    Nimellisvirta 20 A
    Mitoitettu vikavirta 0,03 A
    Asennustapa DIN-kisko
    Vikavirran tyyppi A
    Virranrajoitusluokka 3
    Tehohäviö 11,8 W
    Mitoitettu katkaisuvirta EN 61009 mukaan 6 kA
    Mitoitettu katkaisukyky IEC 60947-2 10 kA
    Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan 6 kA
    Katkaisukäyrä hidastamaton
    Jännitetyyppi AC
    Taajuus 50/60 Hz
    Laukaisukäyrä B
    Juontava 0-napa Kyllä
    Lukitsin Kyllä
    Ylijänniteluokka 3
    Ympäristön likaantumisaste 2
    Ympäristön lämpötila käytön aikana min −25 °C
    Ympäristön lämpötila käytön aikana max 55 °C
    Ympäristön lämpötila käytön aikana -25 - 55 °C
    Leveys (moduulipaikkojen määrä) 4
    Upotussyvyys 69 mm
    Kotelointiluokka (IP) IP2X
    Liitettävä johdinpoikkipinta-ala, yksisäikeinen min 25 mm²
    Liitettävä johdinpoikkipinta-ala, yksisäikeinen max 25 mm²
    Liitettävä johdinpoikkipinta-ala, yksisäikeinen 25 - 25 mm²
    Liitettävä johdinpoikkipinta-ala, monisäikeinen min 25 mm²
    Liitettävä johdinpoikkipinta-ala, monisäikeinen max 25 mm²
    Liitettävä johdinpoikkipinta-ala, monisäikeinen 25 - 25 mm²
